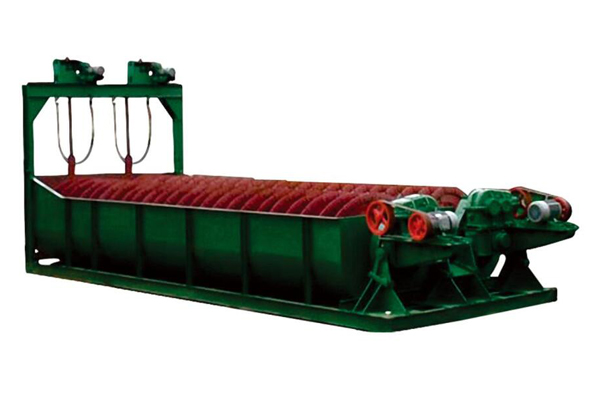

螺旋分级机的主要组成部分是半圆形水槽，由轴和叶片组成的螺旋装置，之承螺旋轴的上、下轴承部、螺旋轴的传动装置和升降机构。其规格用螺旋直径表示。
产品描述
螺旋分级机的主要组成部分是半圆形水槽，由轴和叶片组成的螺旋装置，之承螺旋轴的上、下轴承部、螺旋轴的传动装置和升降机构。其规格用螺旋直径表示。
螺旋分级机按螺旋轴的数目可分为单螺旋和双螺旋分级机，按溢流堰高度可分为高堰式、低堰式和沉没式三种。
高堰式螺旋分级机的溢流堰位置高于螺旋轴下端的轴承中心，但低于溢流端螺旋的上缘。它具有一定的沉降区域，适用于粗粒分级，可以获得大于100网目的溢流粒度。
低堰式螺旋分级机的溢流堰低于溢流端轴承的中心，因此沉降区面积小，溢流生产能力低。它通常不用分级作业，而用来冲洗矿砂进行脱泥。
沉没式螺旋分级机溢流端的整个螺旋都浸没在沉降区的液面下，其沉降区具有较大的面积和深度，适用于细粒分级，可以获得小于100网目的溢流粒度。
工作原理
细磨后的矿浆从位于沉降区中部的进料口给入水槽，倾斜安装的水槽下端是矿浆分级沉降区，螺旋低速转动，对矿浆起搅拌作用，使轻细颗粒悬浮到上面，流到溢流边堰处溢出，进入下一道工序处理，粗重颗粒则沉降到槽底，由螺旋输送到排料口作为返砂排出。通常螺旋分级机与磨机组成闭路，将粗砂返回磨机再磨。
螺旋分级机优点是结构简单、工作稳定可靠、操作方便、易与直径小于3.2米的磨机组成闭路作业。
主要技术参数
|
类型 |
型号
|
螺旋直径 |
螺旋转速
(r/min) |
水槽 |
生产能力 |
电动机 |
提升电机 |
重量 （Kg） |
||||||
|
长 (mm) |
宽 (mm) |
倾斜角（度） |
溢流量 |
返砂量 |
型号 |
功率 (kw) |
型号 |
功率 (kw) |
||||||
|
Spiral diameter |
Weight |
|||||||||||||
|
mm |
t/24h |
kg |
||||||||||||
|
高堰式 |
单螺旋 |
FG-10 |
Ф1000 |
3.5-7.6 |
6500 |
1112 |
14-10.5 |
85 |
473-1026 |
Y132M2-6 |
5.5 |
Manual |
4400 |
|
|
FG-12 |
Ф1200 |
6.0 |
6500 |
1372 |
14-10.5 |
155 |
1170-1600 |
Y132M2-6 |
5.5 |
Y90L-4 |
1.5 |
8800 |
||
|
FG-15 |
Ф1500 |
2.5-6.0 |
8230 |
1664 |
14-18.5 |
235 |
1140-2740 |
Y160M-6 |
7.5 |
Y100L1-4 |
2.2 |
11680 |
||
|
FG-20 |
Ф2000 |
3.6-5.5 |
8400 |
2200 |
14-18.5 |
400 |
3890-5940 |
Y160L-6/4 |
11/15 |
Y100L2-4 |
3.0 |
20450 |
||
|
FG-24 |
Ф2400 |
3.64 |
91300 |
2600 |
14-18.5 |
580 |
6800 |
Y160L-4 |
15 |
Y100L2-4 |
3.0 |
25650 |
||
|
双螺旋 |
2FG-12 |
Ф1200 |
6.0 |
6500 |
2600 |
14-18.5 |
310 |
2340-3200 |
Y132M2-6 |
5.5×2 |
Y90L-4 |
1.5×2 |
15840 |
|
|
2FG-15 |
Ф1500 |
2.5-6.0 |
8230 |
3200 |
14-18.5 |
470 |
2280-5480 |
Y160M-6 |
7.5×2 |
Y100L1-4 |
2.2×2 |
22100 |
||
|
2FG-20 |
Ф2000 |
3.6-5.5 |
8400 |
4280 |
14-18.5 |
800 |
7780-11880 |
Y200L2-6 |
22×2 |
Y100L2-4 |
3×2 |
36400 |
||
|
2FG-24 |
Ф2400 |
2.5-5.2 |
9130 |
5100 |
14-18.5 |
1160 |
9140-18500 |
Y200L-4 |
30×2 |
Y100L2-4 |
3×2 |
45874 |
||
|
2FG-30 |
Ф3000 |
3.17 |
12500 |
6300 |
14-18.5 |
1785 |
14600-23400 |
Y225M-4 |
45 |
Y112M-4 |
4×2 |
73480 |
||
|
沉没式 |
单螺旋 |
FC-10 |
Ф1000 |
6.0-7.4 |
8400 |
1112 |
14-10.5 |
75 |
473-1026 |
Y132M2-6 |
5.5 |
Manual |
6000 |
|
|
FC-12 |
Ф1200 |
5.0-7.0 |
8400 |
1372 |
14-18.5 |
120 |
1170-1630 |
Y160M-6 |
7.5 |
Y100L1-4 |
2.2 |
11020 |
||
|
FC-15 |
Ф1500 |
2.5-6.0 |
10500 |
1664 |
14-18.5 |
185 |
1140-2740 |
Y160M-6 |
7.5 |
Y100L1-4 |
2.2 |
15340 |
||
|
FC-20 |
Ф2000 |
3.6-5.5 |
12900 |
2200 |
14-18.5 |
320 |
3890-5940 |
Y160L6/4 |
11/15 |
Y100L2-4 |
3.0 |
29060 |
||
|
FC-24 |
Ф2400 |
3.64 |
14130 |
2600 |
14-18.5 |
455 |
6800 |
Y180M-4 |
18.5 |
Y112M-4 |
4.0 |
37267 |
||
|
双螺旋 |
2FC-12 |
Ф1200 |
6.0 |
8400 |
2600 |
14-18.5 |
240 |
1770-2800 |
Y160M-6 |
7.5×2 |
Y90L-4 |
1.5×2 |
19610 |
|
|
2FC-15 |
Ф1500 |
2.5-6.0 |
10500 |
3200 |
14-18.5 |
370 |
2280-5480 |
Y160M-6 |
7.5×2 |
Y100L2-4 |
2.2×2 |
27450 |
||
|
2FC-20 |
Ф2000 |
3.6-5.5 |
12900 |
4280 |
14-18.5 |
640 |
7780-11880 |
Y200L2-6 |
22×2 |
Y100L2-4 |
3×2 |
50000 |
||
|
2FC-24 |
Ф2400 |
2.5-5.2 |
14130 |
5100 |
14-18.5 |
910 |
13700 |
Y200L-4 |
30×2 |
Y100L2-4 |
3×2 |
53491 |
||
|
2FC-30 |
Ф3000 |
3.2 |
14300 |
6300 |
14-18.5 |
1410 |
23300 |
Y225M-4 |
45×2 |
Y112M-4 |
4×2 |
84870 |
||
